Pour les concepteurs de moules qui souhaitent réaliser une analyse thermique de leur moule sans avoir à créer manuellement des corps en 3D pour les canaux de refroidissement percés dans leurs moules.
Introduction
SimForm vous permet d'extraire automatiquement les canaux de refroidissement de vos moules, représentés sous forme de tubes percés dans le moule. Cela élimine le besoin de créer des corps 3D explicites pour les lignes de refroidissement et optimise le processus de conception global, améliorant ainsi l'efficacité de la modélisation.
Dans cet article, vous apprendrez à définir vos canaux de refroidissement en utilisant la procédure d'extraction basée sur la sélection des surfaces.
Contenu
Pour réaliser une analyse thermique de votre conception de moule avec SimForm, vous devez définir les différents composants de votre moule. Cela permet au logiciel d'identifier les composants du moule, les pièces en plastique et les canaux de refroidissement.
SimForm vous permet de définir les canaux de refroidissement dans votre moule en utilisant l'une des approches suivantes:
- Si votre moule contient des canaux de refroidissement avec des corps physiques explicites dans les fichiers CAO, vous pouvez les catégoriser en utilisant la procédure décrite dans Definir les Canaux de Refroidissement.
- Si votre moule ne contient pas de canaux de refroidissement avec des corps physiques dans les fichiers CAO, vous pouvez extraire les canaux de refroidissement directement en utilisant la procédure d'extraction basée sur la sélection des surfaces.
Cette vidéo montre un exemple d'extraction des canaux de refroidissement perforés d'un moule dans SimForm:
Extraction des canaux de refroidissement de votre moule
Avant de définir les canaux de refroidissement, vous devez créer un nouveau projet et une nouvelle tâche, télécharger vos fichiers CAO, puis définir les composants et les matériaux pour votre moule et pièces en plastique. Pour plus d'informations, consultez la procédure décrite dans l'article Analyse Thermique du Planificateur de Canaux.
Pour extraire les canaux de refroidissement de votre modèle, suivez ces étapes :
-

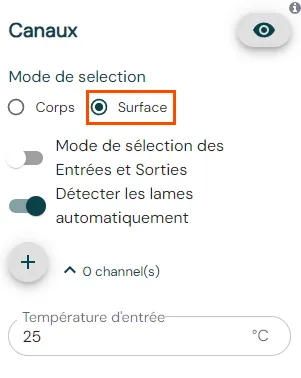

Dans le panneau Canaux, sélectionnez le mode de sélection Surface.
-
Sélectionnez la surface d’un trou du moule qui définit un canal de refroidissement.
-

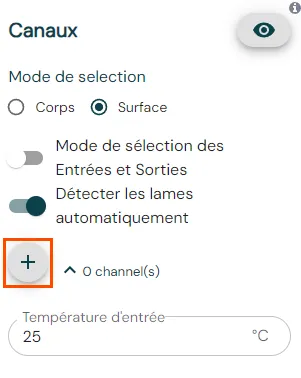

Dans le panneau Canaux, cliquez sur + pour extraire le canal adjacent aux surfaces sélectionnées.
Le logiciel extrait automatiquement le canal adjacent à la surface sélectionnée.
- Cliquez sur Afficher le canal pour afficher le canal et le vérifier.
Toutes les surfaces du canal de refroidissement considéré devraient être affichées.
-
Faites un clic droit n’importe où dans la fenêtre graphique pour réinitialiser la vue.
-

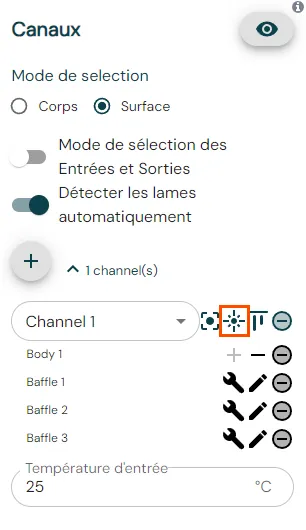

Si certaines parties du canal de refroidissement ne sont pas extraites, pour chaque partie, cliquez sur Choisir la face du canal et choisissez la face du moule qui définit la partie manquante pour l’ajouter au canal de refroidissement.
-

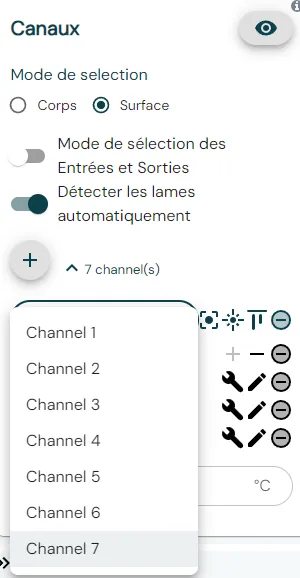

Répétez les étapes 3 et 4 pour extraire tous les canaux de votre modèle. Les canaux extraits sont répertoriés dans le panneau Canaux.
La détection automatique des lames est activée par défaut, permettant à SimForm de les identifier automatiquement et de les répertorier dans le panneau Canaux.
-

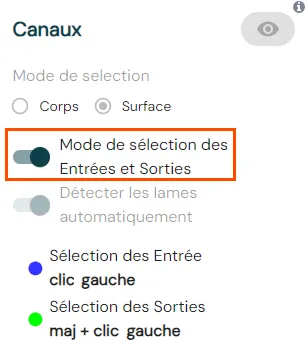

Activez le Mode de sélection des Entrées et Sorties pour définir les entrées et les sorties des canaux.
-
Pour chaque canal de refroidissement, cliquez sur la face d’entrée pour la désigner comme entrée.
-
Pour définir la sortie du canal, maintenez la touche Shift enfoncée tout en cliquant sur la face correspondante.
SimForm permet d'utiliser des canaux avec une entrée et plusieurs sorties.
La surface définie comme entrée est affichée en violet et la surface de sortie en vert. Les canaux avec des entrées et des sorties définies sont affichés en bleu.
Conclusion
Les fonctionnalités de SimForm simplifient l'analyse thermique de vos conceptions de moules en éliminant le besoin de créer des corps physiques pour les lignes de refroidissement. Grâce à ses capacités d'extraction et de catégorisation automatiques des canaux de refroidissement, SimForm permet une modélisation plus efficace et précise, réduisant ainsi les efforts et les délais nécessaires à la conception des moules. La mise en place du modèle et son analyse sont suffisamment rapides pour vous permettre de réaliser des simulations itératives au cours de la conception du moule, plutôt que d’attendre que le design soit terminé. En intégrant ces outils dans votre processus de conception, vous pouvez améliorer la qualité de vos moules et de vos pièces en plastique tout en réduisant les coûts et en accélérant le développement de vos produits.
